Dell Integrated System for Microsoft Azure Stack HCIシリーズ | Dell Technologies(Dell EMC) | 取扱製品

【オススメ用途】
ハイブリッドクラウド（Azure）

Azure Stack HCIとは・・・？

Azure Stack HCIとはハイブリッドクラウド環境に特化したMicrosoftのOSを搭載したHCI（ハイパーコンバージドインフラストラクチャ）です。
Azure Stack HCI OS は、Azureサブスクリプションで課金され、Azure連携機能を標準搭載しています。

MicrosoftのHCIは2種類ある

Microsoftでは従来からあるWindows Serverで作るHCIと、本サイトでご紹介しているAzure Stack HCI OSを搭載したAzureを使うためのHCIの2種類が存在します。

Dell Integrated System for Microsoft Azure Stack HCIとは・・・？

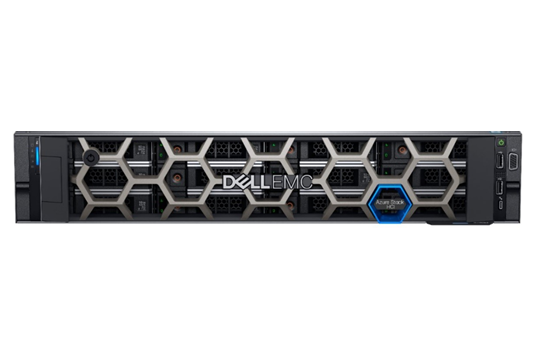

MicrosftのAzure Stack HCI OSがDell TechnologiesのAXノード（PowerEdgeベース）にプレインストールされた統合システムです。
AXノードはMicrosoftの認定を受けた検証済みのAzure Stack HCI専用サーバー※です。

※AXノードはMicrosoft認定のAzure Stack HCI用のパーツを利用しているため、PowerEdgeでAzure Stack HCIを構成することはサポート対象外となります

Azure Stack HCIの導入メリット

オンプレミスのHCIとAzureのハイブリッド環境が簡単に実現できる

Azureへの登録が終われば、さっそくAzure Portal から以下のAzureサービスを利用できます。

・監視：登録された Azure Stack HCI を表示し、リソースの使用状況の確認などが行える
・課金：Azure の課金形態で、Azure Stack HCI の料金の支払いが行える

Azure Stack HCI OSにはAzureと連携させるためのエージェントが組み込まれてるので、使いたいAzureサービスをすぐに利用できます。

Azure PortalからHCIも運用ができる

Azure Stack HCI 上の仮想マシン（ Windows、 Linux など）の管理、仮想マシンのプロビジョニングをAzure Portalから行うことができます。
※Azure Portalを介した仮想マシンのプロビジョニングは現在プレビュー段階です

マルチサイト、マルチクラスターであっても、Azure Portalから一括管理が可能になります。
・仮想マシンの作成
・仮想マシンの起動、停止、再起動
・アクセス制御と Azure タグの追加
・仮想ディスクとネットワークインターフェイスの追加と削除
・仮想マシンのメモリと仮想 CPU を更新する

ラインアップ		AX-650			AX-750
筐体
モデル		Intel 第3世代プロセッサー搭載モデル
ストレージタイプ		ハイブリッド（SSD + HDD）	オールフラッシュ（SSD）	オールフラッシュ（NVMe）	オールフラッシュ（SSD）
シャーシ		2.5インチSASシャーシx 10 最大10台のHDD前面ドライブ	2.5インチSASシャーシx 10 最大10台のSSD前面ドライブ（SAS/vSAS）	2.5インチNVMeシャーシx 10 最大10台のNVMe前面ドライブ	24 x 2.5インチ前面ベイドライブ
Form Factor		1U			2U
ノードあたり	CPU	デュアルソケットインテルXeon スケーラブル、Ice Lake EPプロセッサー（Silver/Gold/Platinumオプション）			デュアルソケットインテルXeon スケーラブル、Ice Lake EPプロセッサー（Silver/Gold/Platinumオプション）
	メモリー	128 GB～4 TB、DDR4
	ストレージコントローラー	内蔵HBA 355i 12Gbps SAS HBAコントローラー（RAID非対応）
	内蔵ブートストレージ	Boot Optimized Storage Subsystem S2（デュアルM.2 240 GBまたは480 GB）（RAID 1）
	キャッシュ用ストレージ RI = 読み取り集中型 WI = 書き込み集中型 MU = 読み込み/書き込み	最小：1.6 TB 800 GB MU SAS x 2 最大：7.68 TB 3.84 TB MU SAS/vSAS x 2	ー
	保存用ストレージ RI = 読み取り集中型 WI = 書き込み集中型 MU = 読み込み/書き込み	最小：4 x 2.4 TB = 9.6 TB 最大：8 x 2.4 TB = 19.2 TB 4/6/8 x 2.4 TB SAS 10K 2.5インチHDD	最小：4 x 800 GB = 3.2 TB 最大：10 x 7.68 TB = 76.8 TB - SAS/vSASデバイスのオプション - MUデバイスとRIデバイスの両方（RI >1.92 TB） WIの容量は800 GB	最小：4 x 1.6 TB = 6.4 TB 最大：10 x 7.68 TB = 76.8 TB - MUデバイスとRIデバイスの両方（RI >1.92 TB）	最小：4 x 800 GB = 3.2 TB 最大：24 x 7.68 TB = 184.3 TB - SAS/vSASデバイスのオプション - MUデバイスとRIデバイスの両方（RIの容量は1.92 TB以上） - WIの容量は800 GB
	最小/最大ローストレージ容量	9.6～19.2 TB	3.2～76.8 TB	6.4～76.8 TB	3.2～184.3 TB
	ネットワークカード	Integrated LOM： 1 GbE Base-T Broadcom x 2 アドインカード（必須） Mellanox Connect-X5（デュアルポート25 GbE）または Mellanox Connect-X6 DX（デュアルポート100 GbE）
	ネットワークカード（オプション）	OCP 3.0カード（オプション）インテルX710デュアルポート10GbE SFP+、OCP NIC 3.0、またはインテルX710クワッドポート10GbE SFP+、OCP NIC 3.0、またはインテルX710-T4Lクワッドポート10GbE BASE-T、OCP NIC 3.0またはインテルX710-T2Lデュアルポート10GbE BASE-T、OCP NIC 3.0または Broadcom 57414デュアルポート10/25GbE OCP SFP28、OCP NIC 3.0または Broadcom 57504クワッドポート10/25GbE SFP28、OCP NIC 3.0または Broadcom 57416デュアルポート10GbE BASE-Tアダプター、OCP NIC 3.0または Broadcom 57412デュアルポート10GbE SFP+、OCP NIC 3.0

ラインナップ		AX-6515	AX-7525
筐体
モデル		第3世代 AMD EPYC プロセッサー搭載モデル
ストレージタイプ		オールフラッシュ（SSD）	ハイブリッド（NVMe + SSD）	オールフラッシュ（NVMe）
シャーシ		8 x 2.5インチ前面ベイドライブ	24 x 2.5インチ前面ベイドライブ	24 x 2.5インチ前面ベイドライブ 16 x 2.5インチ前面ベイドライブ
Form Factor		1U	2U
ノードあたり	CPU	シングルソケット、第2/第3世代AMD EPYC（Rome/Milan）プロセッサー	デュアルソケット、第2/第3世代AMD EPYC（Rome/Milan）プロセッサー
	メモリー	64 GB～1 TB（8/16/32/64 GB DDR4、最大速度3200 MT/s）	128 GB～2 TB（8/16/32/64 GB DDR4、最大速度3200 MT/s）
	ストレージコントローラー	内蔵HBA330 12Gbps SAS HBAコントローラー（RAID非対応）	内蔵HBA 355i	ー
	内蔵ブートストレージ	Boot Optimized Storage Subsystem（デュアルM.2 240 GBまたは480 GB）（RAID 1）	Boot Optimized Storage Subsystem S2（デュアルM.2 240 GBまたは480 GB）（RAID 1）	Boot Optimized Storage Subsystem（デュアルM.2 240 GBまたは480 GB）（RAID 1）
	キャッシュ用ストレージ RI = 読み取り集中型 WI = 書き込み集中型 MU = 読み込み/書き込み	ー	2、3、4、または8 x PCIe Gen 4 NVMeドライブ 1.6/3.2/6.4 TB（MU）	ー
	保存用ストレージ RI = 読み取り集中型 WI = 書き込み集中型 MU = 読み込み/書き込み	最大7.68 TB SAS/vSAS/SATA SSD x 4～8	SAS/vSAS/SATA SSD x 4～16： 960/1.92/3.84/7.68 TB SAS/vSAS/SATA（RI） 800/1600/3200 SAS（MU） 960/1.92/3.84 TB vSAS/SATA（MU）	4～24 x PCIe Gen 4 NVMeドライブ： 1.6/3.2/6.4 TB（MU） 3.84/7.68 TB（RI）
	最小/最大ローストレージ容量	3.2～61.44 TB	3.2～122.88 TB	6.4～184.32 TB
	ネットワークカード	アドインカード： Mellanox CX5（デュアルポート10/25 GbE）x 1または Mellanox CX6 DX（デュアルポート40/100 GbE）x 1または Qlogic/Marvell QL41262 DP 10/25 GbE x 1 LOM：オンボードBroadcom 5720デュアルポート1 Gb LOM Mezz：Broadcom 57416デュアルポート10 GbE SFP+/Base-TネットワークLOM Mezzカードまたは Broadcom 57414デュアルポート25 GbE SFP28	アドインカード： Mellanox CX5（デュアルポート10/25 GbE）x 1～2 Mellanox CX6 DX（デュアルポート40/100 GbE）x 1～2 LOM：オンボードBroadcom 5720デュアルポート1 Gb LOM	アドインカード： Mellanox CX5（デュアルポート10/25 GbE）x 1～4 Mellanox CX6 DX（デュアルポート40/100 GbE）x 1～4 LOM：オンボードBroadcom 5720デュアルポート1 Gb LOM
	ネットワークカード（オプション）	ー	OCP（オプション）： Broadcom 57416デュアルポート10 GbE Base-T OCP 3.0または Broadcom 57414デュアルポート10/25 GbE OCP SFP28 OCP 3.0またはインテルX710クワッドポート10 GbE SFP+、OCP NIC 3.0またはインテルX710デュアルポート10 GbE SFP+、OCP NIC 3.0

ラインナップ		AX-740xd
筐体
モデル		Intel 第2世代プロセッサー搭載モデル
ストレージタイプ		ハイブリッド（SSD + HDD）［18スロット］	ハイブリッド（SSD + HDD）［12スロット］	オールフラッシュ（SSD）	ハイブリッド（NVMe + HDD）	ハイブリッド（NVMe + SSD）	オールフラッシュ（NVMe）
シャーシ		18 x 3.5インチドライブ 12 x 3.5インチ前面ベイ 4 x 3.5インチミッドベイ 2 x 3.5インチ背面ベイ	12 x 3.5インチ前面ベイドライブ	24 x 2.5インチ前面ベイドライブ			24 x 2.5インチ前面ベイドライブと最大 12 x NVMeドライブ
Form Factor		2U
ノードあたり	CPU	デュアルソケットインテルXeon スケーラブルプロセッサー、Cascade Lake（CL/CL-R）、Silver/Gold/Platinumのオプションを選択
	メモリー	96 GB～1.5 TB（8/16/32/64 GB DDR4、RDIMMをサポート、最大速度3200MT/s）
	ストレージコントローラー	内蔵HBA330 12Gbps SAS HBAコントローラー（RAID非対応）
	内蔵ブートストレージ	Boot Optimized Storage Subsystem（デュアルM.2 240 GBまたは480 GB）（RAID 1）
	キャッシュ用ストレージ RI = 読み取り集中型 WI = 書き込み集中型 MU = 読み込み/書き込み	800 GB～3.84 TB SAS（WI/MU） /SATA（MU）SSD x 最大6	800 GB～3.84 TB SAS（WI/MU） /SATA（MU）SSD x 2または4	ー	1600 GB～6400 GB PCIe NVMe（MU） SSD x 2～4		ー
	保存用ストレージ RI = 読み取り集中型 WI = 書き込み集中型 MU = 読み込み/書き込み	2/4/8/12/16 TB NL- SAS/SATA HDD x 最大12	2/4/8/12/16 TB NL-SAS/SATA HDD x 4または8	800 GB～3.84 TB SAS または 960 GB～3.84 TB SATA または 3.84 TB～7.68 TB vSAS SSD x 4～24 （WIまたはMUを強く推奨）	2 TB SATA または 2.4 TB SAS 10K HDD x 4～20	960 GB～7.68 TB SAS/vSAS/SATA （MU）SSD x 4～20	1.6 TB～6.4 TB PCIe NVMe （MU）SSD x 4～12
	最小/最大ローストレージ容量	24～192 TB	8～128 TB	3.2～184.32 TB	8～48 TB	3.84～153.6 TB	6.4～76.8 TB
	ネットワークカード	アドインカード： Mellanox Connect-X4 LX （デュアルポート25 GbE） x 1 または2、または QLogic QL41262 （デュアルポート25 GbE）x 1 または2	アドインカード： Mellanox Connect-X4 LX （デュアルポート25 GbE） x 1 または2、または QLogic QL41262 （デュアルポート25 GbE）x 1～ 4 、または Mellanox CX5 （デュアルポート100 GbE）x 1または2	アドインカード： Mellanox Connect-X4 LX （デュアルポート25 GbE）x 1 または2、または QLogic QL41262 （デュアルポート25 GbE）x 1～4、または Mellanox CX5 （デュアルポート100 GbE）x 1 または 2	アドインカード： Mellanox Connect-X4 LX （デュアルポート25 GbE） x 1 または2、または QLogic QL41262 （デュアルポート25 GbE）x 1～ 4 、または Mellanox CX5 （デュアルポート100 GbE）x 1または2	アドインカード： Mellanox Connect-X4 LX （デュアルポート25 GbE）x 1 または2、または QLogic QL41262 （デュアルポート25 GbE）x 1～4 Mellanox CX5（デュアルポート100 GbE）x 1または 2	アドインカード： Mellanox Connect-X4 LX （デュアルポート25 GbE）x 1 または2、または QLogic QL41262 （デュアルポート25 GbE）x 1 または 2Mellanox CX5 （デュアルポート100 GbE）x 1
	ネットワークカード（オプション）	NDC：デュアルポートインテルX710（10 GbE）+ デュアルポートインテルi350（1 GbE）またはデュアルポートBroadcom 57412（10 GbE）+ デュアルポートBroadcom 5720（1 GbE）または QLogic FastLinQ 41164クワッドポート10GbE SFP+または QLogic FastLinQ 41164クワッドポート10GbE BASE-T その他のオプションも使用可能

その他のスペック（ソフトウェア・管理）

HCIソフトウェア	Microsoft Azure Stack HCI OS（工場出荷時にプリインストール） Windows Admin Center（WAC）
帯域外管理	Integrated Dell Remote Access Controller（iDRAC）9 EnterpriseまたはDatacenter IPMI 2.0準拠 Quick Sync2（オプション）
統合	Dell OpenManage Integration with Windows Admin Center
