Schneider Electric (APC) Smart-UPS Modular Ultra
エッジ環境に最適化された構造で、長寿命・高効率・段階拡張を実現する次世代モジュラーUPS。
Smart-UPS Modular Ultraは、リチウムイオンバッテリーと次世代パワー半導体を採用し、日常運用における高い電力効率と安定性を提供します。省スペース設計のラックマウント型UPSとして、限られた設置環境にも柔軟に対応でき、4.4kVA単位で出力やバックアップ時間を拡張可能。初期の小規模構成から将来的なシステム強化まで、段階的に発展させることができます。さらに、N+1冗長構成により電源モジュールの異常時でも稼働を継続できる高い可用性を確保。ライブスワップ機能にも対応しており、システムを停止することなくモジュールの追加・交換が行えるため、運用停止リスクを最小化します。エッジ環境の多様な要件に応える、柔軟で信頼性の高いUPSです。
| 製品型番 | 製品名 |
|---|---|
| SRYL4K13RMXLM | APC Smart-UPS Modular Ultra 4.4kW, 拡張13.2kW, 9Uラックマウント |
| SRYL9K13RMXLM | APC Smart-UPS Modular Ultra 8.8kW, 拡張13.2kW, 9Uラックマウント |
| SRYL13K13RMXLM | APC Smart-UPS Modular Ultra 13.2kW, 拡張13.2kW, 9Uラックマウント |
| SRYL4K18RMXLM | APC Smart-UPS Modular Ultra 4.4kW, 拡張17.6kW, 9Uラックマウント |
| SRYL9K18RMXLM | APC Smart-UPS Modular Ultra 8.8kW, 拡張17.6kW, 9Uラックマウント |
| SRYL13K18RMXLM | APC Smart-UPS Modular Ultra 13.2kW, 拡張17.6kW, 9Uラックマウント |
| SRYL18K18RMXLM | APC Smart-UPS Modular Ultra 17.6kW, 拡張17.6kW, 12Uラックマウント |
革新性
リチウムイオンバッテリーと次世代半導体技術により圧倒的な性能向上を実現
次世代パワー半導体とリチウムイオンバッテリーの採用により、UPSおよびバッテリー共に最大10年のサポートを提供し、機器更新やバッテリー交換の煩わしさを解放します。また、従来機種と比較してサイズを53%、重量を59%削減し、今までは搭載できなかった環境にも設置することが出来ます。
拡張性
必要な容量を段階的に追加することが可能なモジュール構造により初期投資を抑え、段階的な拡張でスモールスタートから始めることができます。
負荷は4.4kVA毎に最大17.6kVAまで段階的に拡張することができます。バックアップ時間も必要に応じて拡張することができるため、初期投資の低減と将来的な拡張性を同時に実現します。
※17.6kVAフレーム選択時は最大17.6kVAまで、13.2kVAフレーム選択時は最大13.2kVAまで拡張可能
電源モジュールの組み合わせ例
冗長性
UPS 単体でN+1の冗長性が可能なため、高い信頼性を提供します。
万が一、モジュールに異常が発生した場合でも、他のモジュールが負荷を分担するため高い安定性を求められるシステムの保護に最適です。
持続性
Smart-UPS Modular Ultraは、従来機種よりプラスチック使用を80%削減、またリサイクル原料を75%使用し環境負荷低減を実践しています。また、従来機種比2倍の製品ライフサイクル、4倍のバッテリー寿命を実現し廃棄による環境負荷の低減も実現します。
さらに、電力の効率化を実現しUPSの消費電力を削減することで通常モードで29%、グリーンモードで65%の電力削減とCO2排出の削減に貢献します。
長寿命
Smart-UPS Modular Ultraでは、リチウムイオンバッテリーを採用しています。リチウムイオンバッテリーは、鉛バッテリーと比べて劣化が緩やかで、長期間にわたって安定した性能を維持できる点が特長です。これにより、一般的なUPSで数年ごとに必要となるバッテリー交換の頻度を大幅に減らすことができ、作業負荷や計画停止のリスクを抑制します。また、交換部品や保守対応にかかる費用も削減できるため、運用全体のランニングコストを低減し、長期的な設備投資の最適化に貢献します。
ソフトウェア連携
ネットワークポートを標準採用しEcoStruxure ITソフトウェア（別売り）によるリモート監視に対応 PowerChute Network Shutdown（別売り）と連携し、停電継続時に負荷機器を自動シャットダウンし、システムとデータを保護
柔軟性
Smart-UPS Modular Ultraは、モジュール構造により設置環境や要件に合わせた柔軟なカスタマイズが可能です。必要な電源モジュールやバッテリーモジュールを組み合わせることで、小規模構成から拡張まで段階的に対応できます。また、ライブスワップ機能により運転を止めずにモジュールの追加・交換ができ、サービス停止リスクを最小限に抑えた運用が行えます
- ノーマル
- 通常運転時のモード。UPSを通して負荷機器に供給されます。
- メインテナンス
- UPSテスト時のモード。負荷機器にはサービスバイパスユニットを通して商用電源が供給され電源障害から保護されません。UPSにも商用電源が供給されます。
- バイパスモード
- : 負荷機器にはサービスバイパスユニットを通して商用電源が供給され、電源障害から保護されません。UPSには電源供給されません。
火災予防条例について
無停電電源装置等を設置することにより、バッテリー容量の合計が10kWh以上となるときは、消防署への設置届及び専用不燃区画に設置する必要があります。一方で、本UPSに使用しているバッテリーは、消防庁長官が定める出火防止措置が講じられたもの（令和5年消防庁告示第7号告示第2）に合致するため、20kWhまでは規制対象外となります。本UPSにおいては、バッテリーモジュールが23台以上の場合、20kWhを超過するため、消防署への設置届及び専用不燃区画に設置する必要があります。
UPS本体仕様
| 製品名 | Smart-UPS Modular Ultra 4.4kVA  |
Smart-UPS Modular Ultra 8.8kVA |
Smart-UPS Modular Ultra 13.2kVA |
Smart-UPS Modular Ultra 17.6kVA  |
|---|---|---|---|---|
| 製品型番 （13.2kVAラックマウントフレーム） |
SRYL4K13RMXLM | SRYL9K13RMXLM | SRYL13K13RMXLM | - |
| 製品型番 （17.6kVAラックマウントフレーム） |
SRYL4K18RMXLM | SRYL9K18RMXLM | SRYL13K18RMXLM | SRYL18K18RMXLM |
| 全般 | ||||
| 設置形態 | ラックマウント ※1 | |||
| 運転方式 | 常時インバーター・力率補正を伴うダブルコンバージョン方式 | |||
| 冗長性 | N、N+1 ※2 | |||
| 標準保証期間 | 5年間（本体/バッテリー） | |||
| 保守サービス | 最長10年間 | |||
| 標準電源モジュール数 | 1（SRYL5KPMT） | 2（SRYL5KPMT） | 3（SRYL5KPMT） | 4（SRYL5KPMT） |
| 標準バッテリーモジュール数 | 1（SRYLBM） | 2（SRYLBM） | 3（SRYLBM） | 4（SRYLBM） |
| 搭載可能モジュール数 / 1フレーム | 6（電源モジュール、バッテリーモジュール合計） ※3 | |||
| 入力 | ||||
| 定格入力電圧 | 単相3線 AC100 / 200V | |||
| 入力電圧許容範囲 | 86-150V（L-N） / 172-300V（L-L） | |||
| 定格入力周波数 | 50 / 60Hz（自動検出） | |||
| 最大入力電流 | 34A | 61A | 86A | 116A |
| 推奨外部入力ブレーカー | 100A（13.2kVAフレーム） / 125A（17.6kVAフレーム） | 125A（17.6kVAフレーム） | ||
| 入力形態 | ハードワイヤー接続 ※4 | |||
| 入力力率 | >0.95（全負荷） | |||
| 出力 | ||||
| 定格出力容量（VA） | 4400 | 8800 | 13200 | 17600 |
| 定格出力容量（W） | 4400 | 8800 | 13200 | 17600 |
| 定格出力電圧 | 単相3線 AC100 / 200V | |||
| 出力周波数 | 50 / 60Hz | |||
| 出力形態 | PDU背面パネル（スロット × 3） ※5、ハードワイヤー接続 ※4 | |||
| 電圧波形歪率（全負荷時） | 0.5%以下（線形負荷）、6%以下（非線形負荷） | |||
| 最大負荷時効率 | 94%（オンラインモード）、97%（グリーンモード） | |||
| サポートされるクレストファクタ | 2.2 : 1（N+0時） | |||
| 過負荷耐量 | 105% - 125% : 90秒-60秒 126% - 150% : 58秒-10秒 >150% : 0.4秒 | |||
| 出力波形 | 正弦波 | |||
| 停電時切替時間(ms) | 無瞬断(オンライン時) / 標準:2.5、最大:4.5(グリーンモード時) | |||
| バイパス種類 | 手動および自動バイパス | |||
| バイパス切替時間（ms） | 標準 : 2.5、最大 : 4.5 | |||
| バッテリー | ||||
| バッテリータイプ | リチウムイオン（NMC） | |||
| バッテリーモジュール仕様 （モジュール当たり） |
180V / 2.47Ah、444.6Wh | |||
| バッテリー期待寿命 ※6 | 9.5-10年 @25℃ 6.5-7年 @30℃ 4.5-5年 @35℃ 3-3.5年 @40℃ | |||
| バッテリー運転時間（全負荷時） | >5分 | |||
| 充電時間 | <3時間 ※7 | |||
| 稼働中のバッテリー交換 | 対応可 | |||
| バッテリー運転時間の延長 | 外部バッテリーフレーム（SRYLFXBPRM4またはSRYLRMXBP）により最大6台まで接続可 | |||
| 寸法・質量 | ||||
| 外形寸法 高さ×幅×奥行き（mm） |
390 × 440 × 700 | 520 × 440 × 740 | ||
| ラックマウント搭載時 （EIA 規格19インチラック） |
9U | 12U | ||
| 梱包寸法 高さ×幅×奥行き（mm） |
695 × 600 × 1000 | 695 × 600 × 1000 | 695 × 600 × 1000 | 695 × 600 × 1000 |
| 付属（別梱包）内容 | SRYL5KPMT×1、 SRYLBM×1 |
SRYL5KPMT×2、 SRYLBM×2 |
SRYL5KPMT×3、 SRYLBM×3 |
SRYL5KPMT×3、 SRYLBM×3、 SRYLFXBPRM4×1 |
| 正味質量（kg） | 78 | 97 | 116 | 155 |
| 梱包質量（kg） | 103 | 126 | 149 | 205 |
| 管理 | ||||
| 電源管理ソフトウェア | PowerChute Network Shutdown（別売） | |||
| インターフェース | RJ45（10/100/1000Base-T）、USB、Universal I/O、Smart Slot ※8 | |||
| 環境 | ||||
| 使用環境 | 最大高度3,000m、温度0～40℃、湿度0～95％以下（結露なきこと） | |||
| 保管環境 | 最大高度3,000m、温度-15～45℃、湿度0～95％以下（結露なきこと） | |||
| 1mの距離での可聴ノイズ | 68dB 以下 | |||
| 規格 | ||||
| EMC規格 | VCCI Class A | |||
| 安全規格 | UL1778、PSE（バッテリー） | |||
| 消費電力 | ||||
| 消費電力 (W) 通常時・全負荷 | 264 | 513 | 777 | 1026 |
| 消費電力 (W) 充電時・全負荷 | 322 | 630 | 938 | 1246 |
※1: ラックレールは同梱されています。ラックの奥行き（レール取り付け部）が700～790mmであることが必要です。
※2: N+1設定時は電源モジュール（SRYL5KPMT）を1台追加することで定格出力容量を確保できます。
※3: SRYL18K18RMXLMは外部バッテリーフレームが同梱されています。
※4: ハードワイヤー接続用の電源ケーブルはお客様にてご用意ください。ハードワイヤー接続は有資格者（電気工事士）にご依頼ください。
※5: PDU背面パネルはアクセサリーオプションです。
※6: 交換時目安は保証値ではありません。バッテリー交換表示の有無に関わらず、上記期間を経過した場合、バッテリーを定期交換することを推奨します。
※7: 電源モジュールとバッテリーモジュールが同数、100%負荷時における90%容量までの充電時間です。
※8：Smart Slotに搭載可能なカードはAP9640J、AP9641Jです。
バックアップ時間表
| 製品型番 | SRYL4K13RMXLM / SRYL4K18RMXLM |
SRYL9K13RMXLM / SRYL9K18RMXLM |
SRYL13K13RMXLM / SRYL13K18RMXLM |
SRYL18K18RMXLM | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 最大出力VA | 4400 | 8800 | 13200 | 17600 | |||||||||||||||||
| 最大出力W | 4400 | 8800 | 13200 | 17600 | |||||||||||||||||
| バッテリー数 | 1 | 3 | 5 | 7 | 13 | 2 | 4 | 6 | 12 | 20 | 3 | 5 | 11 | 19 | 27 | 4 | 6 | 8 | 18 | 26 | |
| VA | W | バックアップ時間標準値(単位：分) | |||||||||||||||||||
| 2000 | 2000 | 15 | 45 | 76 | 107 | 199 | 30 | 61 | 91 | 182 | 304 | 46 | 75 | 164 | 282 | 392 | 59 | 89 | 147 | 263 | 379 |
| 3000 | 3000 | 10 | 31 | 52 | 73 | 136 | 20 | 41 | 62 | 124 | 207 | 31 | 51 | 111 | 192 | 267 | 40 | 60 | 100 | 179 | 258 |
| 4000 | 4000 | 7 | 23 | 39 | 55 | 103 | 15 | 31 | 47 | 94 | 158 | 23 | 38 | 85 | 147 | 204 | 30 | 46 | 76 | 136 | 197 |
| 5000 | 5000 | 12 | 25 | 38 | 76 | 128 | 19 | 31 | 68 | 119 | 165 | 24 | 37 | 61 | 110 | 159 | |||||
| 6000 | 6000 | 10 | 21 | 32 | 64 | 107 | 16 | 26 | 57 | 100 | 139 | 20 | 31 | 51 | 93 | 134 | |||||
| 7000 | 7000 | 8 | 18 | 27 | 55 | 93 | 13 | 22 | 49 | 86 | 120 | 17 | 26 | 44 | 80 | 116 | |||||
| 8000 | 8000 | 7 | 15 | 24 | 49 | 82 | 12 | 19 | 43 | 76 | 105 | 15 | 23 | 39 | 70 | 102 | |||||
| 9000 | 9000 | 10 | 17 | 39 | 68 | 94 | 13 | 21 | 35 | 63 | 91 | ||||||||||
| 10000 | 10000 | 9 | 15 | 35 | 61 | 85 | 12 | 18 | 31 | 57 | 82 | ||||||||||
| 110000 | 110000 | 8 | 14 | 32 | 56 | 78 | 11 | 17 | 28 | 52 | 75 | ||||||||||
| 120000 | 120000 | - | 7 | 13 | 29 | 51 | 72 | 10 | 15 | 26 | 48 | 69 | 7 | 12 | 27 | 47 | 66 | ||||
| 130000 | 130000 | 7 | 12 | 27 | 47 | 66 | 9 | 14 | 24 | 44 | 64 | ||||||||||
| 140000 | 140000 | 8 | 13 | 22 | 41 | 60 | |||||||||||||||
| 150000 | 150000 | 8 | 12 | 21 | 38 | 56 | |||||||||||||||
| 160000 | 160000 | 7 | 11 | 20 | 36 | 52 | |||||||||||||||
| 170000 | 170000 | 7 | 11 | 18 | 34 | 49 | |||||||||||||||
上記数値はあくまでも参考値であり、実際のバックアップ時間は放電状態、 周囲温度、使用年数等により異なります。
パッケージ構成
| 製品種別 | 13.2kVA UPSフレーム |
17.6kVA UPSフレーム |
バッテリーフレーム |
電源モジュール |
バッテリーモジュール |
|---|---|---|---|---|---|
| 製品型番 | SRYLF13KRMM | SRYLF18KRMM | SRYLFXBPRM4 | SRYL5KPMT | SRYLBM |
| SRYL4K13RMXLM | 1 | 0 | 0 | 1 | 1 |
| SRYL4K18RMXLM | 0 | 1 | 0 | 1 | 1 |
| SRYL9K13RMXLM | 1 | 0 | 0 | 2 | 2 |
| SRYL9K18RMXLM | 0 | 1 | 0 | 2 | 2 |
| SRYL13K13RMXLM | 1 | 0 | 0 | 3 | 3 |
| SRYL13K18RMXLM | 0 | 1 | 0 | 3 | 3 |
| SRYL18K18RMXLM | 0 | 1 | 1 | 4 | 4 |
- UPSフレームは、6つのモジュール用スロットがあります
このスロットは電源モジュール(SRYL5KPMT)およびバッテリーモジュール(SRYLBM)のいずれも搭載できます。 - 電源モジュール(SRYL5KPMT)は、UPSフレームにのみ搭載できます。バッテリーフレーム(SRYLFXBPRM4)には搭載できません。
- 13.2kVA UPSフレームは、電源モジュール(SRYL5KPMT)を最大3式(N+0構成時) / 最大4式(N+1構成時)搭載できます。
- 17.6kVA UPSフレームは、電源モジュール(SRYL5KPMT)を最大4式(N+0構成時) / 最大5式(N+1構成時)搭載できます。
- バッテリーモジュール(SRYLBM)は、UPSフレームおよびバッテリーフレーム(SRYLFXBPRM4)のいずれにも搭載できます。
- UPSフレームに搭載するバッテリーモジュール(SRYLBM)は、電源モジュール(SRYL5KPMT)が設置されていない空スロットに搭載できます。
- バッテリーフレーム(SRYLFXBPRM4)は、バッテリーモジュール(SRYLBM)を最大4式搭載できます。
- バッテリーフレーム(SRYLFXBPRM4)は、最大6式まで増設できます。
- バッテリーフレーム(SRYLFXBPRM4)に4式のバッテリーモジュール(SRYLBM)を搭載したセットモデル(SRYLRMXBP)もあります。
アクセサリー一覧と搭載可能数量
| 製品種別 | 電源 モジュール ※1 |
バッテリー モジュール |
バッテリーフレーム ※2 |
出力パネル ※3 |
サービス バイパスユニット |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 製品型番 | SRYL5KPMT | SRYLBM | SRYLFXBPRM4 | SRYLRMXBP | SRYLPD1 | SRYLPD2 | SRYLPD3 | SRYLPD4 | SRYLPD5 | SRYLPD7 | SRYLSBP20KP |
| 製品概要 | 4.4kVA/4.4kW 電源モジュール |
バッテリー モジュール |
バッテリー フレーム （バッテリー 非搭載） |
バッテリー フレーム （SRYLBMバッテリー × 4搭載） |
出力パネル （NEMA L5-20R × 3） |
出力パネル （NEMA 5-15/20R × 6） |
出力パネル （NEMA L5-30R × 3） |
出力パネル （NEMA L14-30R × 2） |
出力パネル （NEMA L6-30R × 3） |
出力パネル （NEMA L6-20R × 3） |
サービス バイパスパネル |
| SRYL4K13RMXLM | 標準搭載数 | 1 | 1 | 0 | 0 | 0 | |||||
| 追加搭載可能数 | 2(N+0) 3(N+1) |
4 | 6 | 3 | 1 | ||||||
| SRYL4K18RMXLM | 標準搭載数 | 1 | 1 | 0 | 0 | 0 | |||||
| 追加搭載可能数 | 3(N+0) 4(N+1) |
4 | 6 | 3 | 1 | ||||||
| SRYL9K13RMXLM | 標準搭載数 | 2 | 2 | 0 | 0 | 0 | |||||
| 追加搭載可能数 | 1(N+0) 2(N+1) |
2 | 6 | 3 | 1 | ||||||
| SRYL9K18RMXLM | 標準搭載数 | 2 | 2 | 0 | 0 | 0 | |||||
| 追加搭載可能数 | 2(N+0) 3(N+1) |
2 | 6 | 3 | 1 | ||||||
| SRYL13K13RMXLM | 標準搭載数 | 3 | 3 | 0 | 0 | 0 | |||||
| 追加搭載可能数 | 0(N+0) 1(N+1) |
0 | 6 | 3 | 1 | ||||||
| SRYL13K18RMXLM | 標準搭載数 | 3 | 3 | 0 | 0 | 0 | |||||
| 追加搭載可能数 | 1(N+0) 2(N+1) |
0 | 6 | 3 | 1 | ||||||
| SRYL18K18RMXLM | 標準搭載数 | 4 | 2 | 1 | 0 | 0 | |||||
| 追加搭載可能数 | 0(N+0) 1(N+1) |
0 | 5 | 3 | 1 | ||||||
※1：電源モジュール（SRYL5KPMT）はUPSフレームのスロット内に搭載できます。記載されているバッテリーモジュール（SRYLBM）は、UPSフレームに搭載できる数量です。
電源モジュールとバッテリーモジュールを合わせた搭載可能数量は既に設置されているモジュールを含めて最大6式です。
※2：バッテリーフレーム（SRYLFXBPRM4またはSRYLRMXBP）は最大6式まで接続できます。バッテリーフレームには最大4式のバッテリーモジュールを搭載できます。
※3：出力パネル（SRLYPD■）は、UPSフレームに最大3式搭載できます。
アクセサリー仕様
| 製品名 | バックプレートキット L5-20R×3  |
バックプレートキット 5-15R/20R×6  |
バックプレートキット L5-30R×3 |
|---|---|---|---|
| 製品型番 | SRYLPD1 | SRYLPD2 | SRYLPD3 |
| コンセント形状 | NEMA L5-20R×3 | NEMA 5-20R×6 | NEMA L5-30R×3 |
| 搭載ブレーカー | 1P 20A×3 | 1P 30A×3 | |
| 無償保証期間 | 5年 | ||
| 製品質量（kg） | 1.2 | ||
| 梱包質量（kg） | 1.9 | ||
| 外形寸法 H×W×D （mm） | 82×263×90 | ||
| 梱包寸法 H×W×D （mm） | 259×262×290 | ||
| 製品名 | バックプレートキット L14-30R×2  |
バックプレートキット L6-30R×3  |
バックプレートキット L6-20R×3 |
|---|---|---|---|
| 製品型番 | SRYLPD4 | SRYLPD5 | SRYLPD7 |
| コンセント形状 | NEMA L14-30R×2 | NEMA L6-30R×3 | NEMA L6-20R×3 |
| 搭載ブレーカー | 2P 30A×2 | 2P 30A×3 | 2P 20A×3 |
| 無償保証期間 | 5年 | ||
| 製品質量（kg） | 1.2 | ||
| 梱包質量（kg） | 1.9 | ||
| 外形寸法 H×W×D （mm） | 82×263×90 | ||
| 梱包寸法 H×W×D （mm） | 259×262×290 | ||

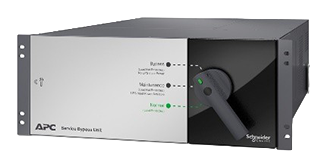

| 製品名 | サービスバイパスユニット |
|---|---|
| 製品型番 | SRYLSBP20KP |
| 全般 | |
| 設置形態 | ラックマウント ※1 |
| 無償保証期間 | 5年 |
| 入力 | |
| 定格入力電圧 | 単相3線 AC100 / 200V |
| 定格入力周波数 | 50 / 60Hz |
| 最大入力電流 | 125A |
| 入力形態 | ハードワイヤー接続 ※2 |
| 出力 | |
| 定格電圧 | 単相3線 AC100 / 200V |
| 定格周波数 | 50 / 60Hz |
| 最大出力容量（VA/W） | 25000 / 25000 |
| 最大定格電流 | 125A |
| 出力波形 | PDU背面パネル（スロット×2）※3 ハードワイヤー接続 ※2 |
| スイッチ切り替え時間 | 無瞬断 |
| UPS入出力 | |
| 定格電圧 | 単相3線 AC100 / 200V |
| 定格周波数 | 50 / 60Hz |
| 最大定格電流 | 125A |
| UPS入力 | ハードワイヤー接続 ※2 |
| UPS出力 | ハードワイヤー接続 ※2 |
| 寸法・質量 | |
| 製品質量（kg） | 23 |
| 梱包質量（kg） | 27 |
| 外形寸法 H×W×D （mm） | 175×432×755 |
| 梱包寸法 H×W×D （mm） | 300×580×970 |
| 環境 | |
| 使用環境 | 最大高度3,000m、温度0～40℃、湿度0～95％以下（結露なきこと） |
| 保管環境 | 最大高度3,000m、温度-15～45℃、湿度0～95％以下（結露なきこと） |
| その他 | |
| 同梱品 | サービスバイパスユニット、ラックレールキット、フロントベゼル、通信ケーブル、バドロック、配線カバー、ネジ類1式 |

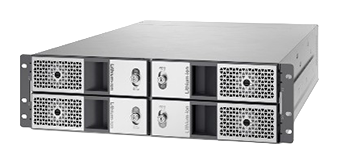

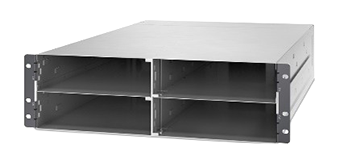

| 製品名 | バッテリーフレーム 3Uラックマウント フレームのみ  |
バッテリーフレーム 3Uラックマウント バッテリー付  |
|---|---|---|
| 製品型番 | SRYLFXBPRM4 | SRYLRMXBP |
| 設置形態 | ラックマウント | |
| バッテリーモジュール搭載数 （搭載数/最大搭載可能数） |
0 / 4 | 4 / 4 |
| 無償保証期間 | 5年 | |
| 製品質量（kg） | 20 | 60 |
| 梱包質量（kg） | 33※4 | |
| 外形寸法 H×W×D （mm） | 130×440×740 | |
| 梱包寸法 H×W×D （mm） | 290×585×990※4 | |
| 同梱品 | バッテリーフレーム、ラックレール、 通信ケーブル、ターミネーター、 ネジ類1式 |
バッテリーモジュール（SRYLBM×4）、 バッテリーフレーム、ラックレール、 通信ケーブル、ターミネーター、 ネジ類1式 |
| 製品名 | 4.4kW 電源モジュール |
|---|---|
| 製品型番 | SRYL5KPMT |
| 定格出力容量（VA/W） | 4400 / 4400 |
| 無償保証期間 | 5年 |
| 製品質量（kg） | 9 |
| 梱包質量（kg） | 11 |
| 外形寸法 H×W×D（mm） | 63×212×571 |
| 梱包寸法 H×W×D（mm） | 175×296×754 |
| 製品名 | リチウムイオン バッテリーモジュール  |
|---|---|
| 製品型番 | SRYLBM |
| バッテリー形式 | リチウムイオン蓄電池 |
| バッテリーモジュール仕様 | 180VDC/2.47Ah/444.6Wh |
| バッテリー期待寿命 ※5 | 9.5-10年@25℃ 6.5-7年@30℃ 4.5-5年@35℃ 3-3.5年@40℃ |
| 無償保証期間 | 5年 |
| 製品質量（kg） | 10 |
| 梱包質量（kg） | 12 |
| 外形寸法 H×W×D （mm） | 63×212×571 |
| 梱包寸法 H×W×D （mm） | 155×279×731 |
※1：ラックレールは同梱されています。ラックの奥行き（レール取り付け部）が610mm～910mmであることが必要です。
※2：ハードワイヤー接続用の電源ケーブルはお客様にてご用意ください。ハードワイヤー接続は有資格者（電気工事士）にご依頼ください。
※3：PDU背面パネルはアクセサリーオプションです。
※4：同梱のバッテリーモジュールは別梱包となり、本数値には含まれておりません。
※5：バッテリー期待寿命は、放電回数と周囲温度によって変化し、保証値ではありません。
